BOS 気流可視化
背景指向シュリーレン法による身体周辺の空気密度変化の可視化と FPGA リアルタイム処理デモ
- 期間
- 2019–2021
- 分野
- 流れの可視化／FPGA／HCI
- 役割
- 筆頭著者、設計・実装
概要
背景指向シュリーレン（BOS）法で身体周辺の空気密度変化を可視化し、可視化した流れに基づく物体・人とのインタラクションを国際会議 HCII 2021 で報告した。
FPGA（Zynq）によるリアルタイム処理を Verilog で実装した。
仕様
- 手法
- 背景指向シュリーレン（BOS）法
- ソフトウェア
- Python、Jupyter Notebook
- ハードウェア
- FPGA（Zynq）によるリアルタイム処理
- HDL
- Verilog 2001
- 撮影
- 一眼カメラ
- 出力
- 濃淡にマッピングした密度勾配（空間方向）

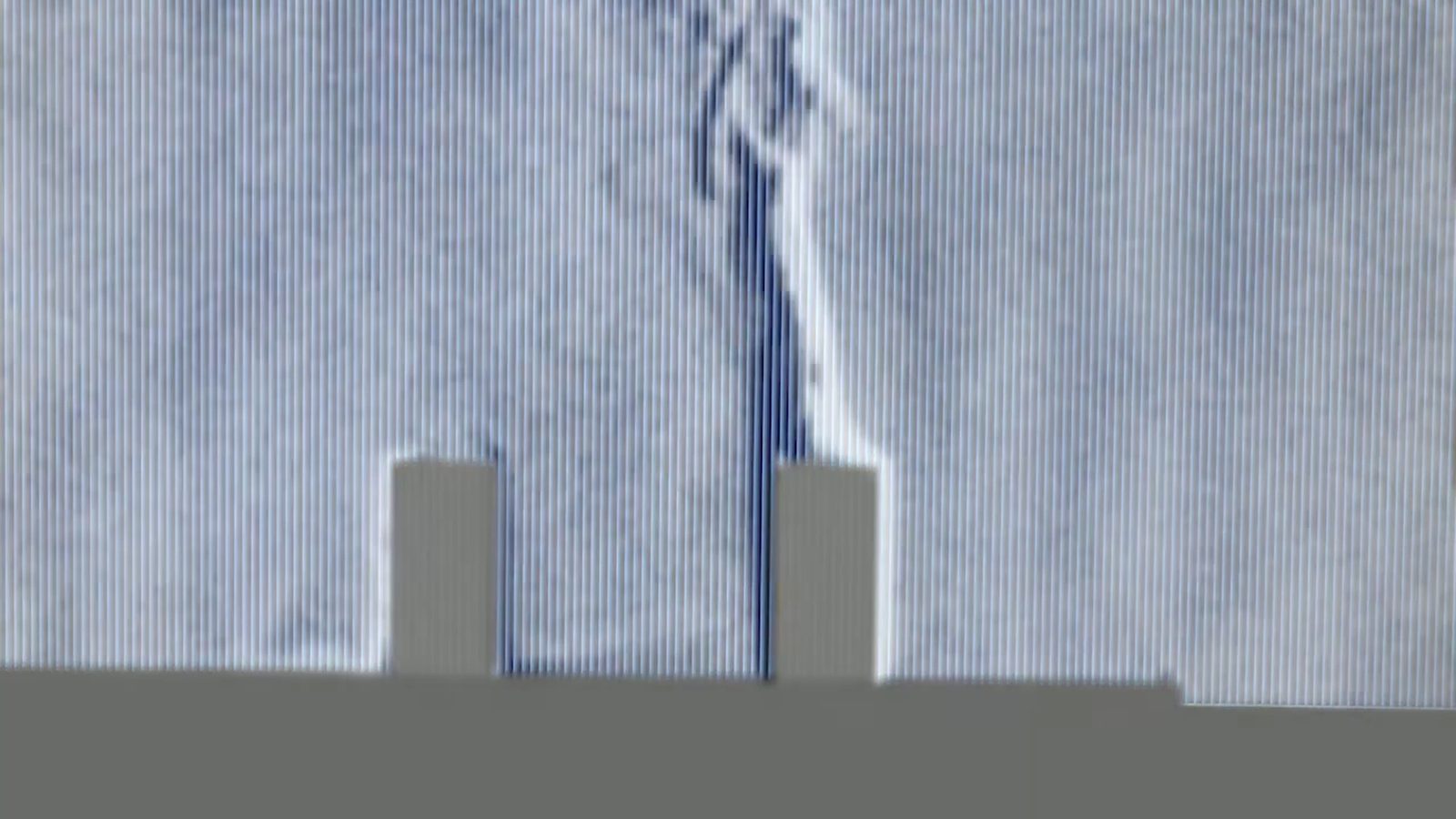

図
動画
成果
- Interaction with objects and humans based on visualized flow using a background-oriented schlieren method — HCII 2021 (LNCS, Springer)
- 発表: 筑波大学 キャンパス OJT ハードウェアコース — FPGA によるリアルタイム BOS 密度場可視化
